題目 : 茶道

繪圖步驟 :

一、

(1)    選取Create操作面板上的Shapes的選項。

(2)    啟動Line模式。

(3)     繪出如右圖線段。

(4)     切換作業面板至Modify功能面板。

(5)     執行Lathe(旋轉成形)編輯器。

(6)    移動Pivot Point的位置，選擇Max，

並修改材質為Concrete Tan，物件變形為如上圖般。

二、

(1)    啟動Create面板的teapot選項，建立一個茶壺(顏色選擇褐色)在盤內。

(2)    再建立三個茶壺，只選擇Body(壺體)，並把兩個(顏色選擇褐色)置於盤外、一個(選用材質Wood old)置於盤內，完成後如下圖。

三、

(1) 選取Create操作面板上的Shapes的選項。

(2) 啟動Line模式。

(3) 繪出如下圖線段。

(4) 切換作業面板至Modify功能面板。

(5) 執行Lathe(旋轉成形)編輯器。

(6) 移動Pivot Point的位置，選擇Max，形成一個茶杯(材質選用Concrete Tan)。

(7) 並使用Move和Rotate將其靠於茶壺。

(8) 相同方法再建立一個茶杯(顏色選用褐色)置於盤外，其結果如下圖。

(9) 啟動Create面板的teapot選項，建立一個茶壺只選擇Body壺體(材質選擇Wood old)在盤外，並再佩上一個蓋子使其半開(運用Move及Rotate)，結果如圖。

四、

(1)    啟動Create面板的teapot選項，建立一個壺體(Body)。

(2)    切換使用面板至Modify功能面板。

(3)    執行Strength(拉伸)編輯器。

(4)    設定Strength參數為0.5。

(5)    更改Amplify參數為0.5。

(6)    起動Limit Effect參數。

(7)    設定Upper Limit參數值為100。

(8)    並再建立壺嘴(Spout)和壺把(Handle)連接上去(使用布林運算Boolean)，形成一特殊容器(選用Aqua Glaze材質)。

五、

(1)    啟動Create面板的Tube選項。

(2)    建立一試管並選用材質Wood old。

(3)    啟動Create面板的Cylinder選項。

(4)    建立一根細棒放入其中，並選用材質Gold。

六、

(1)    啟動Create面板的Cylinder選項。

(2)    建立一圓筒並選用材質(Marble Green Perlin)。

(3)    使用文字工具製造出一個100單位大小的”茶”字樣。

(4)    由下拉式選單切換Create功能面板上的物件種類至Compound物件，使用Shape Merge(形融)。

(5)    切換物件選單至Extended Primitives選單，啟動Chamfer Cylinder物件的選項。

(6)    其去邊圓柱體使用布林運算(Boolean)連接另一圓筒，形成一茶罐，其結果如下圖。

七、

(1)    建立一個可放入盤子內的圓柱體，選用Water材質，讓其看起來像是盤子內充滿流體。

(2)    最後在Create功能面板，使用攝影機(Camera)功能中的Target Spot，選定一適當位置放其光源，並設定Multiplier參數值以增進場景中的明亮度。

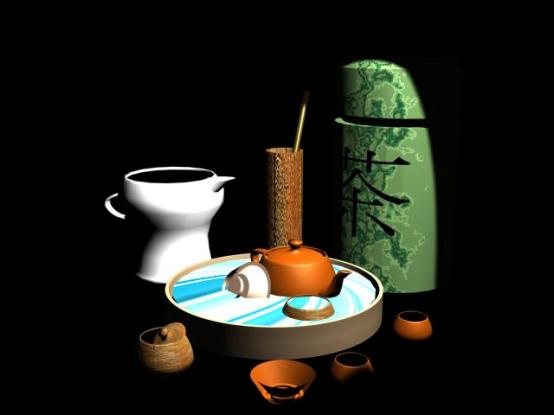

(3)    點取工具列上的Render選項進行著色作業，即大功告成。
