Step2: 畫出一根連桿
		(1)	點一下在Toolbar裡的Rectangle tool畫出一根連桿。
		(2)	在Edit選單中選Duplicate複製出另兩根連桿。
		(3)	在Window選單下選擇Appearance，將Body [ 1 ] 之名稱改為Rod1，Body [ 2 ] 改名為Rod2，Body [ 3 ] 改名Rod3。

　
　


	Step3: 設定三根連桿之尺寸及質量
		(1)	在螢幕下方輸入rod1的尺寸為W = 1 m，H = 0.1 m ,ψ= 0 °，Rod2 的尺寸為W = 4m，H = 0.1 m，ψ= 0 °，Rod3的尺寸為 W= 2.5 m，H = 0.1 m，ψ= 0 ° 。
		(2)	在Window選單下選取Properties，更改質量Rod1=1Kg，Rod2=4Kg，Rod3=2.5Kg。

　
　


	Step4: 給定各個接點
		(1)	點一下在Toolbar裡的Point tool在Rod的左右兩端畫出兩個接點，在Window選單下選取Appearance，將左邊的點改名R101，右邊改名為R1A。
		(2)	如上之步驟，將Rod2左邊的點改為R2A，右邊改為R2B 將Rod3左邊的點改為R3B，右邊改為R02。
		(3)	點一下在Toolbar裡的Point tool畫出兩個固定點分O1，O2。

　
　


	Step5: 將各接點連結起來
		(1)	用滑鼠點選Rod1之左端接點R101，按住 Shit鍵同時點固定點O1，再按Join將其連結起來。
		(2)	在Window選單下選取Appearance，將其接點命名為 REV1。
		(3)	如上之步驟，將Rod1之右邊接點R1A和Rod2之左邊接點R2A連結起來，同上(2)之步驟將其命名為REV2 。
		(4)	將Rod2之右邊接點R2B和Rod3之左邊接點R3B連結起來，同上 (2) 之步驟將其接點命名為REV3。
		(5)	將Rod3之右邊接點R302和固定點O2連結起來，同上(2) 之步驟將其接點命名為REV4。

　
　


	Step6: 裝上馬達
		(1)	點一下在Toolbar裡的Motor，將其置於REV1接點上。
		(2)	在Window選單下選取Properties，將速度 ( Value ) 改為5rad/s 。

　
　


	Step7: 開始分析
		(1)	用滑鼠點選Rod2，在Measure選單下選取質量中心之位移 (Position )，速度 (Velocity )，加速度 ( Acceleration ) 圖。
		(2)	按Run，開始進行分析。
			PS：此為分析Rod2的位移、速度、加速度。

　
　


	Step8: 儲存檔案
		(2)	在File選單下選取 Save 或 Save As…，輸入你要的檔名選擇確定。

　
　

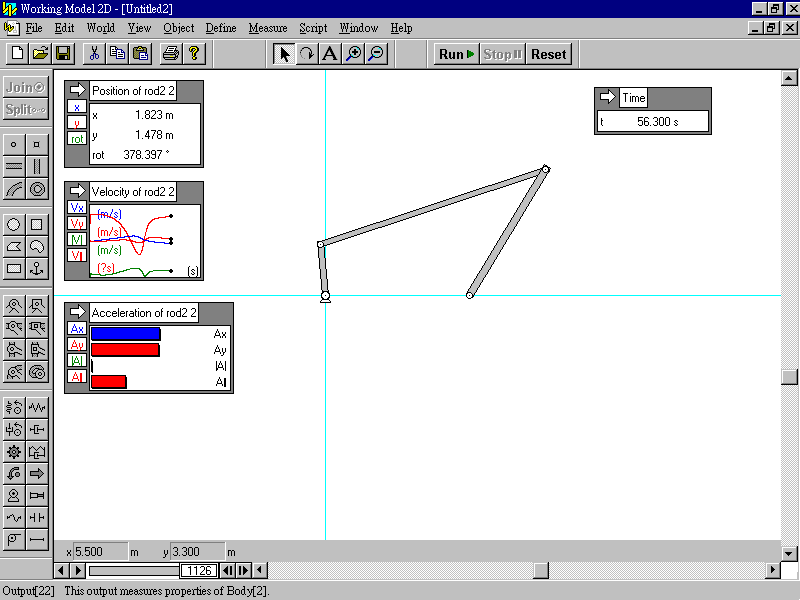

其分析圖如下：

　


曲柄搖桿之分析結果
