Step2:設定工作條件
		( 1 )	從View 選單下選取工作環境；並從Workspace 的副功能表或對話框中選 取XY軸。

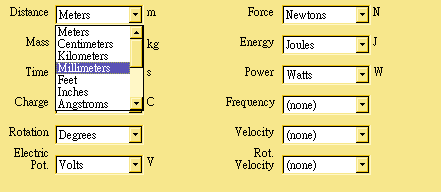

		( 2 )	從View 選單下選取數字（Numbers）及單位（Units） 。
		( 3 )	點More Choices 鈕。
		( 4 )	點住Distance。
		( 5 )	從Distance所彈跳出之menu中，選公制( Millimeters )單位。
		( 6 )	點Rotation，並從其彈跳出之menu中，選擇半徑( Radians )。
		( 7 )	按OK。

　
　


	Step3-1: 產生內件(創造曲軸)
	畫曲軸：	( 1 )	( 1 )   從工具列中點選圓 。
		( 2 )	面上點一下，移動滑鼠延伸此圓之半徑，等調整到適 當之大小後，再點一下。
	設定曲軸之重量：	( 1 )	從Window menu 中，選擇Properties（屬性）按鍵。
		( 2 )	點mass（重量）欄位，並輸入數值35 。
	設定曲軸之尺寸大小	( 1 )	若沒有點選在圓上，請再點選一次。
		( 2 )	於座標列中，點Radius（半徑）r之欄位，輸入250。
	放大	( 1 )	在工具列中點選Zoom In之工具 。
		( 2 )	在圓附近點選。
		( 3 )	在工具列中選瞄準工具或壓一下空白鍵去解除放大工具。

　

	Step3-2:產生內件(創造活塞)
	畫正方形	( 1 )	於工具列上選擇正方形 （square） 工具。
		( 2 )	在螢幕上點選一下，拖曳至右邊，再點一下即完成此正方形。
	設定活塞大小	( 1 )	於座標欄上點選高與寬之欄位，輸入200。
	設定活塞重量	( 1 )	若沒有點選在正方形上，請再點選一次。
		( 2 )	從Window menu 中選擇Properties（屬性） 。
		( 3 )	點選重量欄位，並輸入數值1 。

　


	Step3-3: 產生內件(創造連結桿)
	畫長方形	( 1 )	於工具列上選擇（square） 工具。
		( 2 )	在視窗上點選一下，拖曳至右邊，再點一下即完成此長方形。
	設定連結桿重量	( 1 )	若沒有點選在長方形上，請再點選一次。
		( 2 )	從Window menu中選擇Properties（屬性）。
		( 3 )	點選重量欄位，並輸入數值2 。
	設定連結桿大小	( 1 )	點 座標列中 高 之欄位，並輸入數值500。
		( 2 )	點 座標列中 寬 之欄位，並輸入數值100。

　
　


	Step4-1: 創造連接點(創造連接桿之點)
	去創造和定位連接桿之點	( 1 )	在工具列中，於(Point) 工具連按兩下。
		( 2 )	窗選連接桿，出現兩個 ×之符號。
		( 3 )	點 上面的 ×一下。
		( 4 )	點 下面的 ×一下，即完成。

　
　


	Step4-2: 創造連接點(貼上曲軸之點)
	創造和定位曲軸之點	( 1 )	滑鼠於曲軸上移動，等到出現 ×符號。
		( 2 )	點選其中央之 ×點。
		( 3 )	移動滑鼠至圓的左邊四分之一處，尋找 ×點，並點選它。

　
　


	Step4-3: 創造連接點(貼上活塞之點)
	創造點【此點定位於（0,0）】	( 1 )	點選（square point element）   之工具。
		( 2 )	於活塞上任意處點一下。
		( 3 )	在座標列中x欄位，數值0。
		( 4 )	壓一下tab鍵，使其移動至 y 欄位，輸入數值-50。
		( 5 )	從 Window menu 中，選擇Properties（屬性） 。
		( 6 )	於屬性視窗之角度（angle、 Ø ）欄位中，輸入數值1.571。
	創造連結點	( 1 )	點一下點（Point）工具。
		( 2 )	移動至正方形中央，尋找 ×符號。
		( 3 )	點 ×符號，則點將出現於圖上。

　
　


	Step4-4: 創造連接點(貼一點至視窗上)
	創造及定位此點	( 1 )	點一下點（Point）工具。
		( 2 )	移動滑鼠接近原點位置，尋找 ×點，並點選它。
		( 3 )	從Window menu中選擇Appearance（顯示）。
		( 4 )	在 點 之name（名字）欄位中，打入Base Pin。

　

	Step4-5: 創造連接點 (貼一槽至視窗上)
	創造及定位視窗上之槽	( 1 )	在工具列中選擇（solt element） 工具。
		( 2 )	移動滑鼠至原點位置，尋找 ×點。
		( 3 )	點選它，即可見垂直槽。

　

	Step5-1: 產生連結 (組合活塞及槽)
	產生與槽的連結	( 1 )	在活塞上點選正方形之點，按住shift鍵，點選槽。
		( 2 )	在工具列中，選擇組合 即可。

　

	Step5-2: 產生連結(將曲軸定位於視窗上)
	將曲軸組合（定位）於原點上	( 1 )	將曲軸組合（定位）於原點上
		( 2 )	點屬性，跳出其視窗，從裡頭最上部之欄位，選擇Base Pin，即原點就被選到。
		( 3 )	壓住shift鍵，選曲軸中心。
		( 4 )	點Join（組合）鍵。

　

	Step5-3: 產生連結(組合內件)
	組合活塞及連桿	( 1 )	選擇活塞內之圓形點，並壓住shift鍵，選連桿最上部之點。
		( 2 )	點Join（組合）鍵。
		( 3 )	選連桿最下部之點，並壓住shift鍵，選曲軸左邊之點。
		( 4 )	點Join（組合）鍵，即完成。
		( 5 )	於曲軸上裝入馬達。

　

	Step5-4: 產生連結 (避免干涉)
	避免干涉	( 1 )	選活塞，按住shift鍵，再選曲軸。
		( 2 )	點並壓住Object  menu。
		( 3 )	在Object  menu中，選Do  Not  Collide。

　

	Step6: 產生力量 (產生力量)
	畫力量	( 1 )	在工具列中，選擇Force（力量）工具。
		( 2 )	移動滑鼠至活塞頂端之中間點，尋找 ×符號。
		( 3 )	點 所見之 ×點，將滑鼠往上拉，並點一下。
	力量大小	( 1 )	點力的形狀。
		( 2 )	在座標欄中，點選Fy欄位，並輸入數值-100。
		( 3 )	在座標欄中，點選Fx欄位，並輸入數值0。
	一力所須花的時間	( 1 )	選擇力量。
		( 2 )	從 Window menu中，選擇Properties（屬性）。
		( 3 )	於屬性視窗中，點選Active When鈕，若在Window視窗下，未輸入and(body[2].v.y<0,body[1].v.r<35)前，先不要點選Always。
		( 4 )	輸入and(body[2].v.y<0,body[1].v.r<35)公式。
		( 5 )	在工具列中，點選Run（執行）鈕。
		( 6 )	若要進行下一步時，在工具列中，點選Reset（停止）鈕。

　

	Step7-1: 模擬屬性之設定（量測） (Show出Graph之圖形)
	創造Graph圖形	( 1 )	選擇圓形。
		( 2 )	從Measure（量測）menu選擇Velocity（速度），然後從速子目錄選擇Rotation（旋轉）Graph圖形。

　

	Step7-2: 模擬屬性之設定（量測） (顯示力量之數位尺)
	顯示力量之數位尺	( 1 )	選擇曲軸主要之承受點（中心點）。
		( 2 )	從Measure（量測）menu選擇Force（力量）。
		( 3 )	對另一承受點（左邊四分之一點）做重複動作。
	移動此數位尺	( 1 )	選擇此數位尺。
		( 2 )	將它隨意拉至一個定位。

　

	Step8: 執行模擬 (修改圖形顯示)
	關掉軸的顯示，讓數字更加清楚	( 1 )	在螢幕上選速度尺（velocity meter）。
		( 2 )	從Window menu中選擇Appearance（顯示）。
		( 3 )	關上Labels（標籤）和Units（單位）兩項目。

　

	Step9: 模擬之修改

　

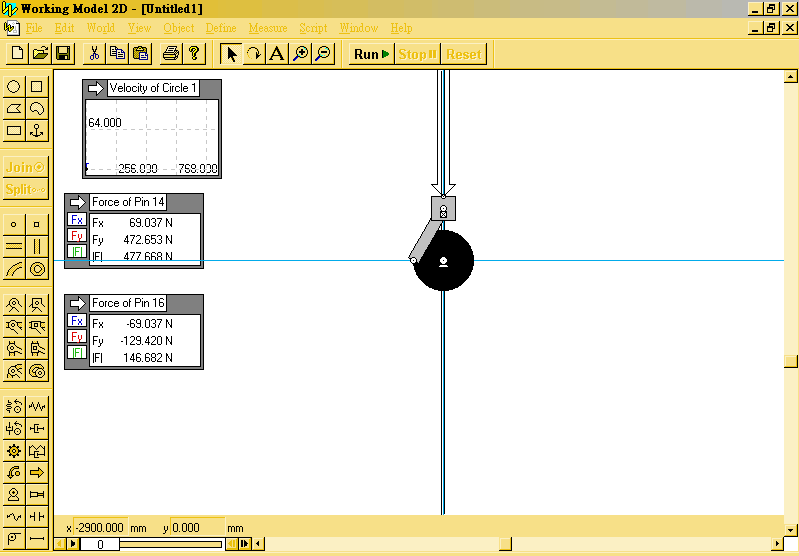

其分析圖如下：



曲柄搖桿之分析結果
