Step2: 了解零件關係
		(1)	選擇位於 Object 選單裡的 Piston_Head_par1。
		(2)	選擇位於 Connections 選單裡的 constraint [ 40 ]。
		(3)	雙擊位於 Connections 選單裡的 constraint [ 40 ]。
		(4)	選擇位於 Object 選單裡的其他少數物體。

　


	Step3: 設定初始條件
		(1)	敲擊位於Edit工具欄的 Move工具。
		(2)	向上移動滑鼠到位於圖框視窗機軸平衡力的表面。
		(3)	壓著滑鼠向下移動並拖曳滑鼠來旋轉機軸。
		(4)	放置機軸以致於活塞中途越過全部的衝程。
		(5)	敲擊位於Tape Player Control裡的 Run 鈕。
		(6)	敲擊 Stop 鈕,之後藉著敲擊 Reset 鈕重新模擬。

　


	Step4: 交互式地執行模擬
		(1)	選擇位於Object選單裡旋轉馬達,constaint[10]。
		(2)	選擇位於Object選單裡的 Create Input，然後在選擇顯現在子選單裡的 Rotational Velocity。
		(3)	選擇輸入滑塊,之後再選擇位於 Edit選單裡Properties。
		(4)	敲擊位於Properties視窗的Appearance表,之後鍵入 Motor Rotational Velocity當作輸入滑標的名稱。
		(5)	敲擊位於Properties 視窗的 Input 表,之後鍵入0當作最小的輸入範圍而3600當作最大的範圍，此數據說明每秒的角速度。
		(6)	敲擊位於Tape Player Control裡的 Run 鈕。
		(7)	當模擬正在執行的時候,試著拖動滑塊到達較高及較低的值。
		(8)	敲擊 Stop 鈕,之後藉著敲擊 Reset 鈕重新模擬。
		(9)	敲擊位於輸入滑標視窗的結束框。

　


	Step5: 測反作用力量
		(1)	選擇位於Object選單裡的Piston_Pin_par_1。
		(2)	在 Connections List裡選擇 constraint [ 34 ]，向內捲的接點它連結接合桿至活塞銷。
		(3)	在Measure選單裡選擇Force on Connecting_Rod_par_1來表示coord [ 32 ]。
		(4)	敲擊位於Tape Player Control裡的 Run 按鈕。
		(5)	敲擊Stop鈕,之後藉著敲擊 Reset 鈕重新模擬。
		(6)	敲擊量表視窗裡的結束框。

　


	Step6: 使動力學向量顯現
		(1)	顯示連接桿的加速度
			a )	雙擊在Object選單裡的 Connecting_Rod_par_1。
			b )	敲擊在Properties視窗裡的右邊箭頭來捲動功能直到Vectors項出現，之後再敲擊Vectors項。
			c )	敲擊 Acceleration Vector 框來安置一個檢查標示在裡面。
			d )	敲擊位於View工具欄的 Toggle Wireframe 鈕。
			e )	敲擊位於Tape Player Control裡的 Run 鈕。
			f )	敲擊Stop鈕,之後藉著敲擊 Reset 鈕來重新模擬。
		(2)	使加速度向量更明顯
			a )	選擇View選單裡的Vector Display。
			b )	鍵入0.09當作 Acceleration 向量的縮放比例因子。
			c )	敲擊位於Vector Setting對話框裡的 Color 鈕到下一個加速度向量。
			d )	選擇一個明亮的紅色並敲擊OK來關閉 Color 對話框。
			e )	敲擊 OK 來關閉 Vector Settings 對話框。
			f )	敲擊位於Tape Player Control裡的 Run 鈕。
			g )	敲擊Stop鈕,然後藉著敲擊Reset鈕重新模擬。

　


	Step7: 精確地調整模擬
		(1)	裝置馬達
			a )	雙擊位於Object選單裡的旋轉馬達,constraint [ 10 ]。
			b )	敲擊Constraint表。
			c )	從適用的拘束目錄中選擇Revolute Join
		(2)	加入負荷力
			a )	敲擊位於View工具欄的Toggle Wireframe。
			b )	敲擊位於View工具欄的Rotate Around工具或按鍵盤上的T，如此你可以看見活塞頭頂端。
			c )	敲擊位於Sketch工具欄的 Force工具。
			d )	敲擊 Piston 頂端中心部分的指示物。
			e )	雙擊位於繪圖視窗或 Object 選單的力量圖像。
			f )	假如必需的時候,敲擊 Force 表,之後在z軸運用上鍵 10Newton向下的力。
			g )	選擇位於View選單裡的 Go Home。
			h )	選擇位於Tape Player Control裡的 Run 鈕。
			i )	敲擊Stop鈕,之後藉著敲擊 Reset 鈕來重新模擬。
		(3)	修正力量模擬真實的節氣閥
			a )	雙擊位於繪圖視窗或 Object 選單裡的力量圖標。
			b )	敲擊 Active 表。
			c )	當下列各項公式比 0大的時候敲擊 Active 搖控,之後並輸入下列各項公式：and ( body [ 7 ] .Vz <= 0 , | body [ 2 ] w | < 62 )。
			d )	執行模擬。
		(4)	檢驗結果
			a )	在 Object 選單裡選擇 Crank_par_1，曲柄的左半部。
			b )	從 Measure 選單裡選擇Angular Velocity。
			c )	在 World 選單裡選擇Number & Units。
			d )	在 Rot. V e l下拉式功能表裡選擇 rpm。
			e )	敲擊OK來關閉 Numbers & Units 框。
			f )	執行模擬。

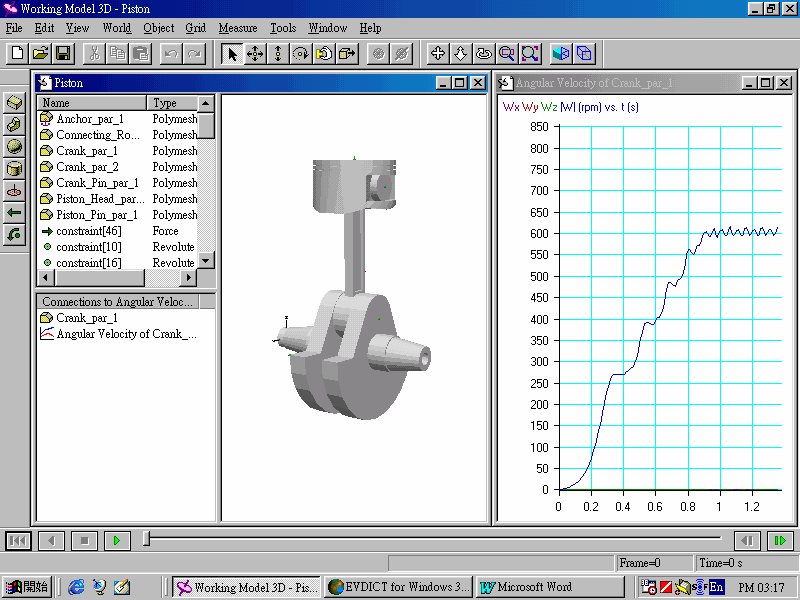

Piston(Crank_par1)之角速度分析圖
