Step1: 程式 Setup，啟動及設定工作環境
	(1)	首先 Setup Exceeds，先執行 Exceed，然後再安裝 Exceed 2D，安裝完畢後，從新啟動電腦。
	(2)	接著 Setup DADS，安裝完畢從新啟動電腦。
	(3)	選擇 DADS 2D 進入程式畫面。
	(4)	選擇視窗上的View接著選取Restore View選取 Y_up。
	(5)	選取畫面上項，選擇，接著按取，鍵入 ENDING TIME = 10，DEBUG FLAG=TRUE，按。

　

　 Step2: 物體定義
　　 (1) 選取畫面上項，接著按取。
　　　 (a) 在 Name 欄內鍵入 GROUND。
　　　 (b) 選取，定義 Fixed To Ground = True，選擇。
　　　 (c) 在 Geometry 中，按下指令選擇 Cube，接著設定 X Width= 4.0、Y Width= 2。
　　　 (d) 選取，定義 ORIGIN = (0,8,0)，選擇，再按下一次。
(e) 繼續在 Geometry 中，按下指令選擇Cube，設定 X Width= 1、Y Width= 5。
(f) 選取，定義 ORIGIN = (1.5,4.5,0)，選擇，再按下一次。
(g) 繼續在 Geometry 中，按下指令選擇Cube，設定 X Width= 1、Y Width= 5。
(h) 選取，定義 ORIGIN = (-1.5,4.5,0)，選擇，再按下一次。
(i) 結束BODY選項。
　　 (2) 選取畫面上項，接著按取。
(a) 在 Name 欄內鍵入 FOLLOWER。
(b) 在 Geometry 中，按下指令選擇 Cube，接著設定 X Width= 2、Y Width= 4。
(c) 選取，定義 ORIGIN = (0,3,0)，選擇，再按下一次。
(d) 結束BODY選項。
　　 (3) 選取畫面上項，接著按取。
(a) 在 Name 欄內鍵入 CAM。
(b) 在 Geometry 中，按下指令選擇 Cycle，接著設定 Radius= 2、Nodes= 72、Angle=360。
(c) 選取，定義 ORIGIN = (0,-3,0)，選擇，再按下一次。
(d) 結束BODY選項。
　　 (4) 選取畫面上項，接著按取。
(a) 在 Name 欄內鍵入 BODY。
(b) 選取，定義 Fixed To Ground = True，選擇。
(c) 在 Geometry 中，按下指令選擇 Cube，接著設定 X Width= 1、Y Width= 1。
(d) 選取，定義 ORIGIN = (0,-3,0)，選擇，再按下一次。
(e) 結束BODY選項。

Step3: 接點定義
	(1)	選取畫面上項，接著按取，選取Body。
		(a)	在 Triads 中，按下指令。
		(b)	在 Name 欄內鍵入 BODY_triad1，並定義 ORIGIN =(0,-5,0)，選擇，再按下一次。
	(2)	選取畫面上項，接著按取，選取CAM。
		(a)	在 Triads 中，按下指令。
		(b)	在 Name 欄內鍵入 CAM_trid1，並定義 ORIGIN =(0,-5,0)，選擇，再按下一次。

	(3)	選取畫面上項，接著按取，並選取。
		(a)	在 Name 欄內鍵入rev1 。
		(b)	分別設定BODY 1 NAME=BODY ，BODY 2 NAME= CAM，TRIAD ON BODY1=BODY_triad1，TRIAD ON BODY2=CAM_trid1。
		(c)	點選一下spinarm1_t2的，選擇。

	(4)	選取畫面上項，接著按取，選取。
		(a)	在 Name 欄內鍵入rada1。
		(b)	設定JOIN NAME=rev1 ，ORIENTATION ANGLE=720，SPRING CONSTANT =1，選擇。

	(5)	選取畫面上項，接著按取，選取CAM。
		(a)	在 Triads 中，按下指令。
		(b)	在 Name 欄內鍵入CAM_trid2，並定義 ORIGIN =(0,1,0)，選擇，再按下一次。

	(6)	選取畫面上項，接著按取，選取FOLLOWER。
		(a)	在 Triads 中，按下指令。
		(b)	在 Name 欄內鍵入 FOLLOWER_TRIAD1，並定義 ORIGIN =(0,1,0)，選擇，再按下一次。

	(7)	選取畫面上項，接著按取，並選取。
		(a)	在 Name 欄內鍵入gen_cam1 。
		(b)	分別設定CAM NAME=CAM ， FOLLOWER NAME=FOLLOWER ，選擇。

	(8)	選取畫面上項，接著按取，選取FOLLOWER。
		(a)	在 Triads 中，按下指令。
		(b)	在 Name 欄內鍵入 FOLLOWER_triad2，並定義 ORIGIN =(1,3,0)，選擇，再按下一次。
		(c)	繼續在 Triads 中，按下指令。
		(d)	在 Name 欄內鍵入 FOLLOWER_triad3，並定義 ORIGIN =(-1,3,0)，選擇，再按下一次。

	(9)	選取畫面上項，接著按取，選取GROUND。
		(a)	在 Triads 中，按下指令。
		(b)	在 Name 欄內鍵入 GROUND_triad1，並定義 ORIGIN =(1,3,0)，選擇，再按下一次。
		(c)	在 Triads 中，按下指令。
		(d)	在 Name 欄內鍵入 GROUND_triad2，並定義 ORIGIN =(-1,3,0)，選擇，再按下一次。

	(10)	選取畫面上項，接著按取，並選取。
		(a)	在 Name 欄內鍵入trans1 。
		(b)	分別設定BODY 1 NAME= FOLLOWER，BODY 2 NAME = GROUND，TRIAD ON BODY1=FOLLOWER_triad2，TRIAD ON BODY2=GROUND_triad1，選擇。

	(11)	選取畫面上項，接著按取，並選取。
		(a)	在 Name 欄內鍵入trans2 。
		(b)	分別設定BODY 1 NAME= FOLLOWER，BODY 2 NAME = GROUND，TRIAD ON BODY1=FOLLOWER_triad3，TRIAD ON BODY2=GROUND_triad2，選擇。

　
　
　 Step4: 動態模擬分析
　　 (1) 選取下拉式功能表 Solve，將 Case = Case1，按下開始製作動態投影片，完畢接著按下任意鍵。

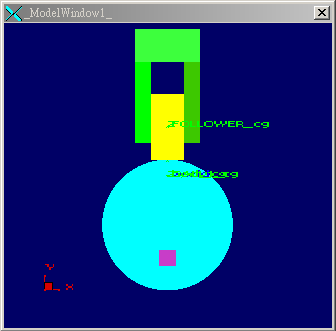

　　 (2) 選取下拉式功能表 Animate，按選取Case1.bin，選擇 Loop Animation = 2，按下，觀看其動態模擬，如圖 3.1，動態完畢按 Close。

圖3 .1

Step2: 物體定義
	(1)	選取畫面上項，接著按取。
		(a)	在 Name 欄內鍵入 GROUND。
		(b)	選取，定義 Fixed To Ground = True，選擇。
		(c)	在 Geometry 中，按下指令選擇 Cube，接著設定 X Width= 4.0、Y Width= 2。
		(d)	選取，定義 ORIGIN = (0,8,0)，選擇，再按下一次。
		(e)	繼續在 Geometry 中，按下指令選擇Cube，設定 X Width= 1、Y Width= 5。
		(f)	選取，定義 ORIGIN = (1.5,4.5,0)，選擇，再按下一次。
		(g)	繼續在 Geometry 中，按下指令選擇Cube，設定 X Width= 1、Y Width= 5。
		(h)	選取，定義 ORIGIN = (-1.5,4.5,0)，選擇，再按下一次。
		(i)	結束BODY選項。

	(2)	選取畫面上項，接著按取。
		(a)	在 Name 欄內鍵入 FOLLOWER。
		(b)	在 Geometry 中，按下指令選擇 Cube，接著設定 X Width= 2、Y Width= 4。
		(c)	選取，定義 ORIGIN = (0,3,0)，選擇，再按下一次。
		(d)	結束BODY選項。

	(3)	選取畫面上項，接著按取。
		(a)	在 Name 欄內鍵入 CAM。
		(b)	在 Geometry 中，按下指令選擇 Cycle，接著設定 Radius= 2、Nodes= 72、Angle=360。
		(c)	選取，定義 ORIGIN = (0,-3,0)，選擇，再按下一次。
		(d)	結束BODY選項。

	(4)	選取畫面上項，接著按取。
		(a)	在 Name 欄內鍵入 BODY。
		(b)	選取，定義 Fixed To Ground = True，選擇。
		(c)	在 Geometry 中，按下指令選擇 Cube，接著設定 X Width= 1、Y Width= 1。
		(d)	選取，定義 ORIGIN = (0,-3,0)，選擇，再按下一次。
		(e)	結束BODY選項。

Step4: 動態模擬分析
	(1)	選取下拉式功能表 Solve，將 Case = Case1，按下開始製作動態投影片，完畢接著按下任意鍵。
	(2)	選取下拉式功能表 Animate，按選取Case1.bin，選擇 Loop Animation = 2，按下，觀看其動態模擬，如圖 3.1，動態完畢按 Close。
